Como configurar Multi-Subnets/VLANs (via Port-Based VLAN)? (DrayOS 5)
Os routers da DrayTek têm suporte a dois tipos de VLAN’s : Port Based VLAN e Tag Based VLAN :
- Port Based VLAN
O Router divide fisicamente as 4 portas de LAN do Switch incorporado em várias redes distintas (até 4 redes).
No seguinte exemplo, vamos segmentar a rede em 3 grupos, onde cada grupo terá um segmento de rede próprio. :
VLAN0 (Rede LAN 1) – ex: HR Dept. – Porta de LAN P1 = segmento de rede 192.168.1.0/24
VLAN1 (Rede LAN 2) – ex: Finance Dept. – Porta de LAN P2 = segmento de rede 192.168.2.0/24
VLAN2 (Rede LAN 3) – ex: Sales Dept. – Porta de LAN P3 = segmento de rede 192.168.3.0/24
Configuração do Router DrayTek
- Aceda ao menu “Configuration / LAN / LAN Networks” clique em “+ Add” para criar as respectivas redes LAN conforme exemplo:
- Introduza um nome para a Rede LAN.
- Introduza o endereço IPv4 privado.
- Configure o servidor DHCP.
- Clique em Apply para guardar o perfil.
2 – Aceda ao menu “Configuration / VLAN / VLAN List”, clique em “+ Add” para criar a VLAN ID da seguinte forma:
- Insira a respectiva VLAN ID no intervalo de 1 a 4096.
- Insira um nome para a VLAN.
- Selecione a respectiva Rede LAN (LAN Network) que acabamos de criar.
- Clique em Apply para guardar o perfil.

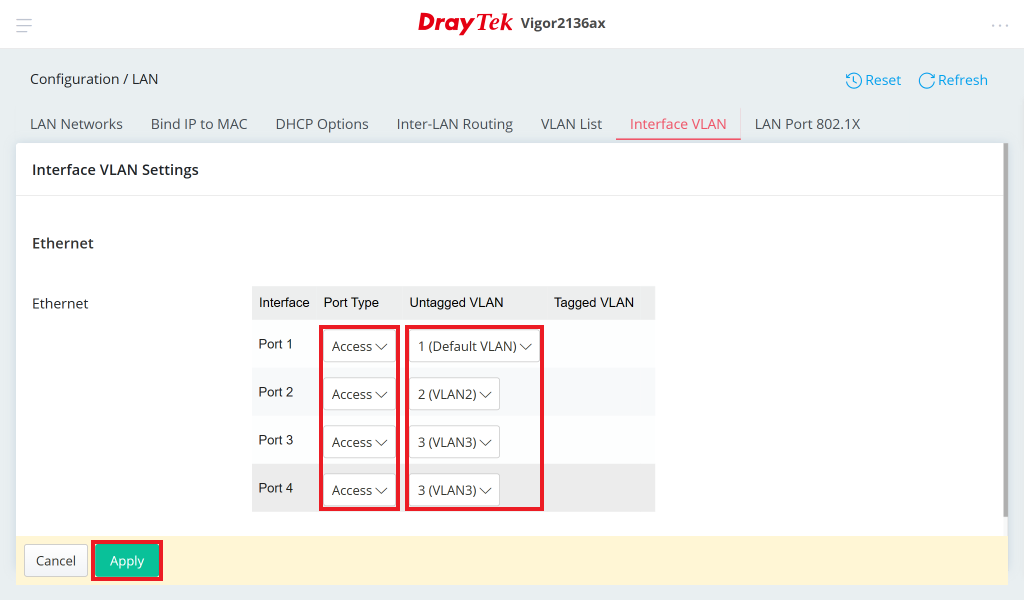

3 – Aceda ao menu “Configuration / LAN / Interface VLAN” e configure as definições da interface VLAN da seguinte forma:
- Para a Porta 1, seleccione “Access” como tipo de porta (“Port Type”) e defina “1 (Default VLAN)” como “Untagged VLAN”.
- Para a Porta 2, seleccione “Access” como tipo de porta (“Port Type”) e defina “2 (VLAN2)” como “Untagged VLAN”.
- Para a Porta 3, seleccione “Access” como tipo de porta (“Port Type”) e defina “3 (VLAN3)” como “Untagged VLAN”.
- Clique em Apply para guardar o perfil.
Com a configuração acima, o dispositivo ligado à porta LAN P1 pertencerá à Rede LAN1 e obterá um endereço IP na sub-rede 192.168.1.0/24; o dispositivo ligado à porta LAN P2 pertencerá à Rede LAN2 e receberá um endereço IP na sub-rede 192.168.2.0/24; o dispositivo ligado à porta LAN P3 pertencerá à Rede LAN3 e receberá um endereço IP na sub-rede 192.168.3.0/24.
