Como capturar pacotes Wireshark (pcap) para análise?
Podemos usar o Wireshark com a função de LAN Port Mirror do router DrayTek para capturar pacotes na porta LAN do router.
Este tipo de pacotes (pcap) são úteis para análise de problemas entre um host/servidor LAN e o router/WAN, etc.
1 – Descarregue e instale o Wireshark (Wireshark · Go Deep.) no computador que vai ser usado para a captura de pacotes, e ligar esse computador a uma das portas LAN do router.

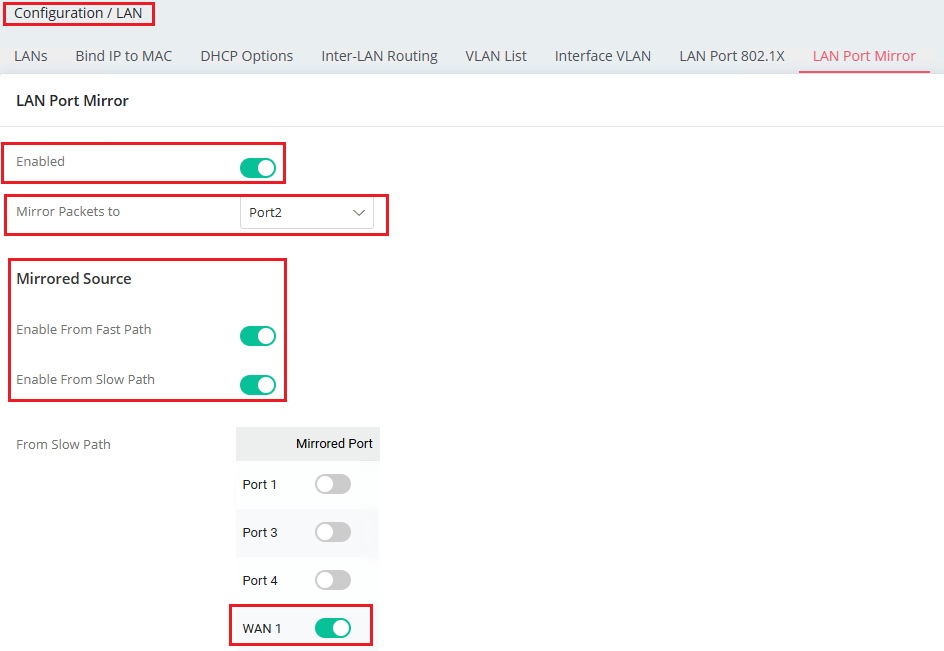

2 – Aceda ao menu “LAN >> LAN Port Mirror”:
- Activar captura em “Enable”
- Escolher Mirror Port como a respectiva porta LAN onde se encontra o computador a correr o Wireshark
- Escolher Mirrored Tx Port e Mirror Rx Port como a porta WAN (ou LAN) pretendida para monitorizar/capturar pacotes
- Carregar em OK.
3 – Executar o Wireshark no computador (pode ser necessário Executar como Administrador), e escolher a interface de rede que se encontra ligada ao router DrayTek. Depois, clicar em Start:
4 – Deverá começar a ver os pacotes da respectiva interface seleccionada (ex: WAN2):
5 – Depois de recolher os pacotes de que precisamos, clicar no botão Stop:
6 – Guarde o Ficheiro:
7 – No fim, não se esqueça de Desactivar a função de LAN Port Mirror.
NOTA: Para routers DrayTek que não suportem LAN Port Mirror ou porta WAN como porta espelhada, ligue um hub entre o modem ISP e a porta WAN do router DrayTek, e faça a captura de pacotes a partir do hub:
